Prinsip Dasar Sistem Penyaluran Air Hujan

Prinsip Dasar Sistem Penyaluran Air Hujan untuk bangunan yang dilengkapi dengan system plambing harus dilengkapi dengan system drainase untuk pembuangan air hujan yang berasal dari atap maupun jalur terbuka yang mengalirkan air. Air hujan yang dibawa dalam system plambing ini harus disalurkan ke dalam lokasi pembuangan untuk air hujan. Hal ini karena tidak boleh air hujan disalurkan ke dalam system plambing air buangan yang hanya bertujuan untuk menyalurkan air buangan saja atau disalurkan ke suatu tempat sehingga air hujan tersebut akan mengalir ke jalan umum, menyebabkan erosi atau genangan air. Bila terdapat system plambing air buangan dan air hujan dalam satu gedung maka tidak dianjurkan untuk digabungkan kecuali hanya pada lantai paling bawah saja. Sistem plambing air hujan yang digabung dengan air buangan pada lantai terbawah harus dilengkapi dengan perangkap untuk mencegah keluarnya gas dan bau tidak enak dari system tersebut.

Perangkap yang terpasang harus berukuran minimal sama dengan pipa mendatar yang terpasang bersama. Dan harus dilengkapi dengan pembersih di tiap ujungnya yang terletak di dalam gedung. Pada ujung dimana air masuk, harus dilengkapi dengan penahan kotoran agar system plambing air hujan tidak terganggu.

Gutter (talang atap) dan leader (talang tegak) air hujan digunakan untuk menangkap air hujan yang jatuh ke atas atap atau bidang tangkap lainnya di atas tanah. Dari leader kemudian dihubungkan ke titik-titik pengeluaran, umumnya ke permukaan tanah atau system drainase bawah tanah (underground drain). Tidak diperkenankan menghubungkannya dengan system saluran saniter. Talang tegak dapat ditempatkan di dalam ruangan (conductor) maupun di luar bangunan (leader).

Ukuran Gutter & Leader
Berdasarkan rekomendasi dari Copper & Brass Research Association beberapa prinsip berkenaan dengan penentuan ukuran gutter & leader adalah :
  1. Ukuran leader dibuat sama dengan outletnya, untuk menghindari kemacetan aliran yang ditimbulkan oleh daun dan kotoran lainnya.
  2. Jarak maksimum antar leader adalah 75 ft (22,86 m). Aturan yang paling aman adalah untuk 150 ft2 (13,94 m2) luas atap dibutuhkan 1 inci luas leader. Angka-angka tersebut dapat berubah akibat kondisi-kondisi local.
  3. Ukuran outlet tergantung pada jumlah & jarak antar outlet, kemiringan atap dan bentuk gutter.
  4. Jenis gutter terbaik adalah jika punya kedalaman minimal sama dengan setengah kali lebarnya dan tidak lebih dari ¾ lebarnya.
Gutter berbentuk setengah lingkaran merupakan bentuk yang paling ekonomis dalam kebutuhan materialnya dan menjamin adanya proporsi yang tepat antara kedalaman dan lebar gutter. Ukuran gutter tidak boleh lebih kecil dari leadernya dan tidak boleh lebih kecil dari 4 inci.

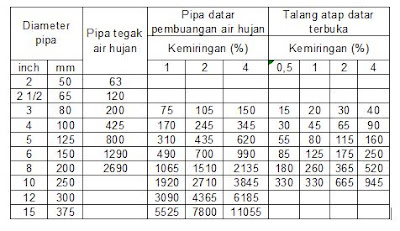

Tabel beban maksimum yang diijinkan untuk talang atap (untuk m2 luas atap).


Perencanaan Sistem Penyaluran Air Hujan
Pembuangan air hujan gedung dan cabang-cabang mendatar
Ukuran saluran pembuangan air hujan gedung dan setiap pipa cabang datarnya dengan kemiringan 4 % atau lebih kecil harus didasarkan atas jumlah daerah drainase yang dilayaninya sesuai table di atas. Direncanakan pipa pembuangan air hujan dan cabang-cabang mendatarnya memiliki kemiringan 2 %.

Drainase bawah tanah
Ukuran pipa drainase bawah tanah yang dipasang di bawah lantai atau di sekeliling tembok luar gedung harus ≥ 4 inci.

Talang tegak air hujan
Ukuran talang tegak didasarkan pada luas atap yang dilayaninya dan sesuai table di atas. Bila atap tersebut dapat tambahan air hujan harus ditambah dengan perhitungan 50% luas dinding terluas yang dianggap sebagai atap.

DRAINASE GEDUNG
Setiap gedung yang direncanakan harus mempunyai perlengkapan drainase untuk menyalurkan air hujan dari atap dan halaman (dengan pengerasan) di dalam persil ke saluran pembuangan campuran kota.

Pengaliran Air Hujan Dengan 2 Cara
  1. Sistem Gravitasi. Melalui pipa dari atap dan balkon menuju lantai dasar dan dialirkan langsung ke saluran kota.
  2. Sistem Bertekanan (Storm Water). Air hujan yang masuk ke lantai basement melalui ramp dan air buangan lain yang berasal dari cuci mobil dan sebagainya dalam bak penampungan sementara (sump pit) di lantai basement terendah untuk kemudian dipompakan keluar menuju saluran kota.
Peralatan Sistem Drainase dan Air Hujan
  1. Pompa Drainase (Storm Water Pump). Pompa drainase berfungsi untuk memompakan air dari bak penampungan sementara menuju saluran utama bangunan. Pompa yang digunakan adalah jenis submersible pump (pompa terendam) dengan system operasi umumnya automatic dengan bantuan level control yang ada di pompa dan system parallel alternate.
  2. Pipa Air Hujan. Pipa air hujan berfungsi untuk mengalirkan air hujan dari atap menuju riol bangunan. Bahan yang dipakai adalah PVC klas 10 bar.
  3. Roof Drain. Roof Drain berfungsi sama dengan floor drain, hanya penempatannya di atap bangunan dan air yang dialirkan adalah air hujan. Bahan yang dipakai adalah cast iron dengan diberi saringan berbentuk kubah di atasnya
  4. Balcony Drain. Berfungsi sama seperti roof drain, hanya penempatannya pada balkon.




>> >> >>

Sumber: M.E.P Engineering
